一、概述

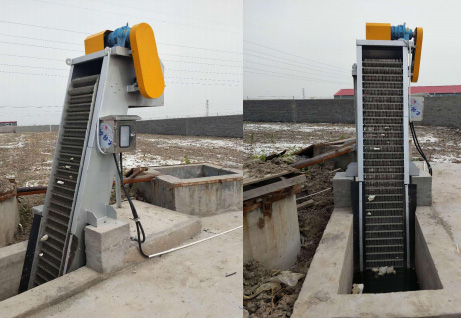

SHF 型回转式格栅除污机是一种可以连续自动拦截并清除流体中各 种形状杂物的水处理专用设备，可广泛应用于城市污水处理、自来水行业、 纺织、食品加工、皮革、电厂、钢厂等地表取水口漂浮物的去除；屠宰、 医药、造纸、印染等工业废水的杂物分离；原毛、洗毛行业回收的分筛；水产水果粮食加工工艺中水洗或渣物分离。是生产工艺中必不可少的专用 设备。
二、工作原理
SHF 型回转式格栅除污机是一种独特的耙齿装配成一组回转格栅链， 在电机减速的驱动下，耙齿链进行逆水流方向回转运动。 耙齿链运转到设备的上部时，由于槽轮和弯轨的导向，使每组耙齿之间 产生相对自清运动，绝大部分固体物质靠重力落下，另一部分则依靠清扫 器的反向运动把粘在耙齿上的杂物洗刷干净。 按水流方向耙齿链类同于格栅，在耙齿链轴上装配的耙齿间隙可以根 据使用条件进行选择。当耙齿把流体中的固态悬浮物分离后可以保证水流 畅通流过，整个工作过程是连续的，也可以是间隔的。
三、特点与使用条件
该设备的较大优点是自动化程度高、分离效率高、动力消耗小、无噪 音、耐腐蚀性能好(机架分碳钢或不锈钢两种，其余全部是不锈钢)，在无 人看管的情况下可保证连续稳定工作。本设备可以根据用户需要任意调节 设备运行间隔，实现周期性运转；可以根据格栅前后液位差自动控制；并 且有手动控制功能，以方便检修。用户可根据不同的工作需要任意选用。 由于该设备结构设计合理，在设备工作时，自身具有很强的自净能力， 不会发生堵塞现象，所以日常维修工作量很少。
（1）结构紧凑一体化，自动化程度高（可通过 PLC 微电脑控制系统控制 设备的运行），能耗省，噪声低，分离效率高。
（2）连续除污无堵塞，排渣干净。
（3）耐腐蚀性好。
（4）运行安全，传动系统中设有机械过载保护和超载限制器双重保护。
四、技术参数和安装说明
设备规格按池宽尺寸为 SHF300-3000 型，耙齿栅隙为 1-30nm，选型由过 水量、提升高度、固液分离总量和所分离物质的形状、颗粒大小来选型， 同时选配不同栅隙的耙齿。设备标准沟深为 6200mm。
SHF设备参数
| 型号 |
HF300 |
HF400 |
HF500 |
HF600 |
HF700 |
HF800 |
HF900 |
HF1000 |
HF1100 |
HF1200 |
HF1300 |
| 安装角度α |
65~80° |
| 电机功率（KW) |
0.75 |
0.75~1.1 |
1.1~1.5 |
1.5~2.2 |
| 耙齿运行速度（m/min） |
约2 |
| 机宽B（mm） |
300 |
400 |
500 |
600 |
700 |
800 |
900 |
1000 |
1100 |
1200 |
1300 |
| 耙齿工作面（mm） |
140 |
240 |
340 |
440 |
540 |
640 |
740 |
840 |
940 |
1040 |
1140 |
| 渠宽B1 |
400 |
500 |
600 |
700 |
800 |
900 |
1000 |
1100 |
1200 |
1300 |
1400 |
| 渠深H（mm） |
1500~12000用户自定 |
| 出渣高度H1 |
600~1200用户自定（默认800） |
订货参数
1、渠道(设备)宽度； 2、渠道深度；3、出料高度；4、耙齿间隙；5、安装角度； 6、机架材质； 7、耙齿材质; 8、其余要求说明：1、机架材质有碳钢与不锈钢可选；2、耙齿有不锈钢与尼龙(普通尼龙不耐低温，北方用户慎选)可选。
